应用场景

工程师经常在3D模型上贴图，如果要在3D模型上直接采用贴图，则工程图需要在上色模式下才能显示贴图，现要求在工程图的线框模型就要显示出图片。要实现这一场景则需要在3D模型草图上贴上图片，方法如下：

一、3D贴图

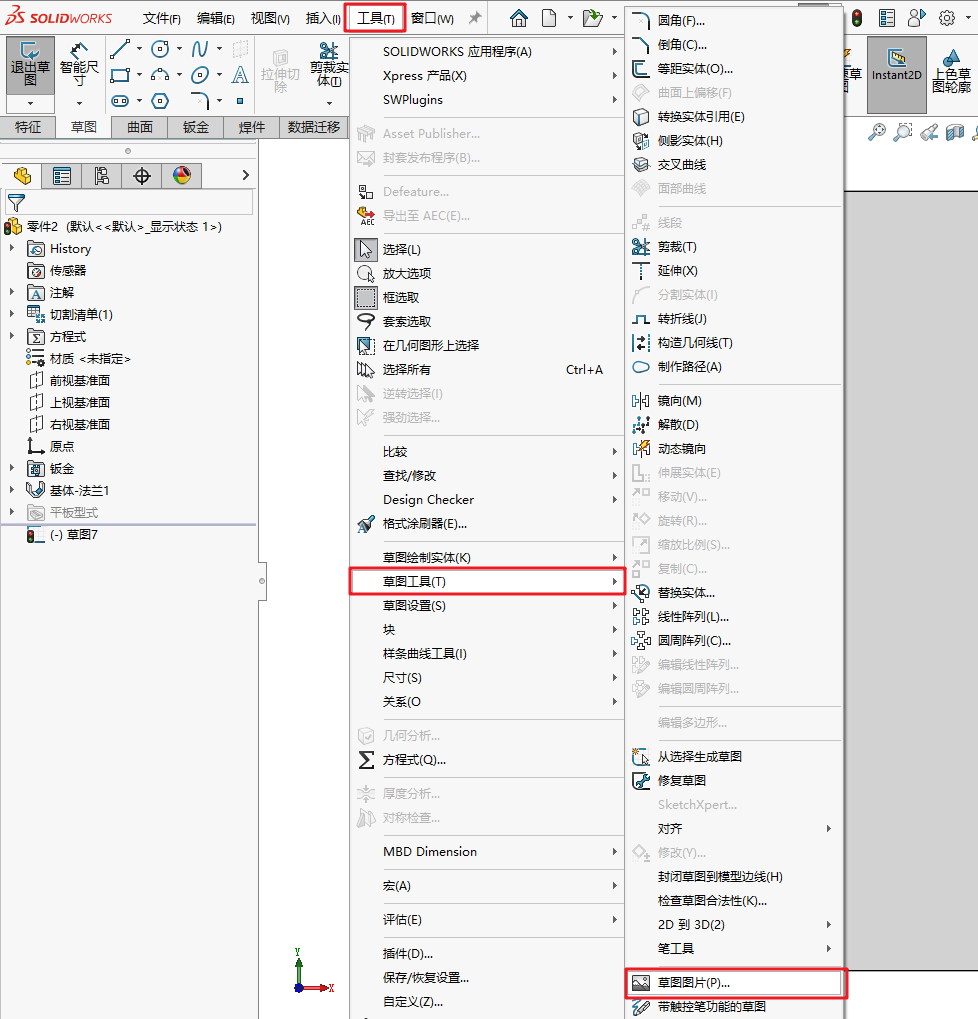

在3D模型种，进入草图编辑状态，然后点击菜单【工具】-【草图工具】-【草图图片】，在弹出的窗口种浏览到图片，插入其中。调整草图的位置和大小，调整草图的透明度。

二、工程图设置

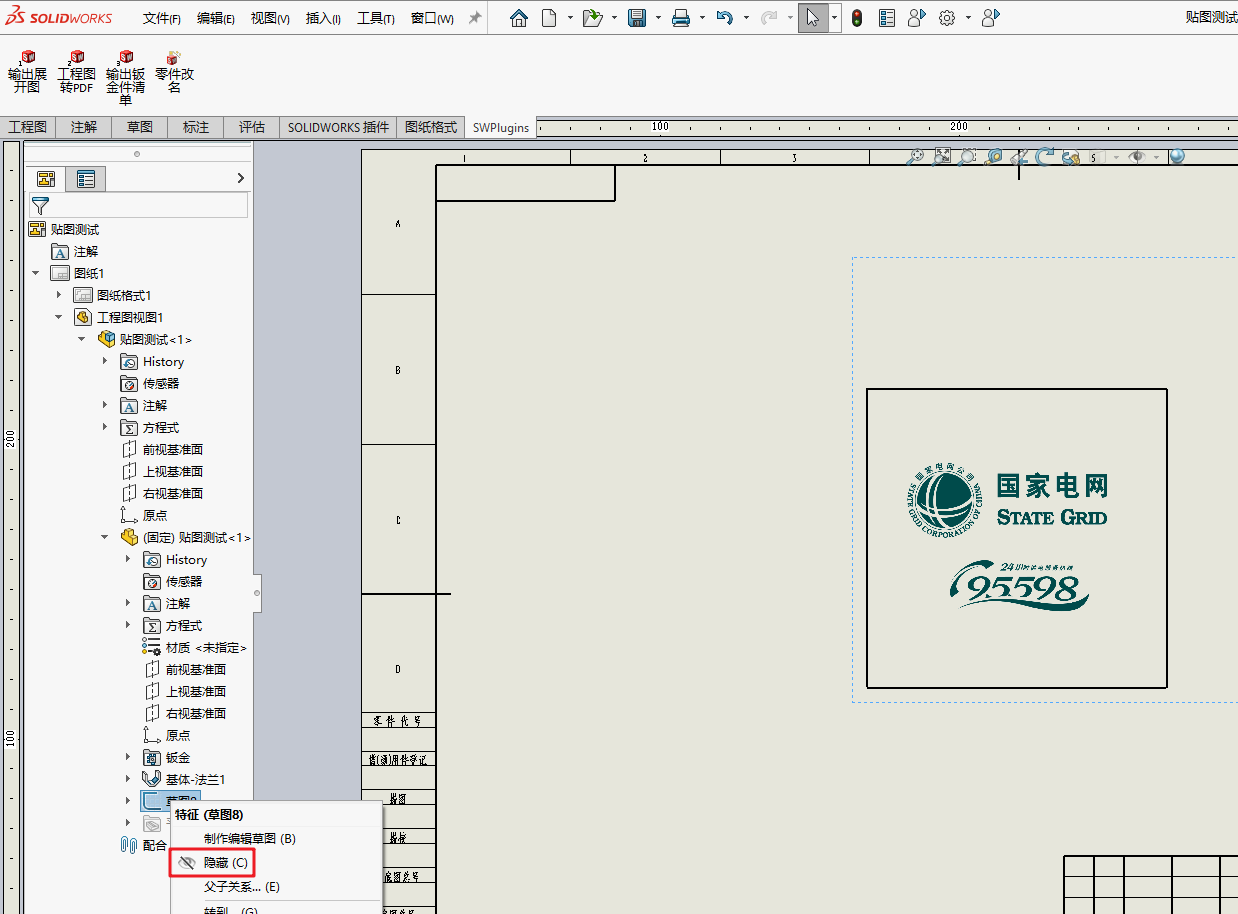

在对应的工程图中，我们可以通过改变过视图模型中草图的【显示\隐藏】来显示或者隐藏图片。
